一.設計用途（SHHZCT-1000《互感器綜合測試儀》設計精巧，結構簡單）
設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
二.參考標準
GB 1207-2006、GB 1208-2006
三.主要特征（SHHZCT-1000《互感器綜合測試儀》設計精巧，結構簡單）
• 支持檢測CT和PT
• 滿足 GB1207、GB1208等規程要求.
• 無需外接其它輔助設備，單機即可完成所有檢測項目，一次測試同時完成勵磁、變比極性試驗。
• 自帶微型快速打印機、可直接現場打印測試結果.
• 操作簡便，帶有智能提示，使用戶更易上手操作。
• 大屏幕液晶，圖形化顯示接口.
• 按規程自動給出CT/PT（勵磁）拐點值。
• 自動給出5%和10%誤差曲線.
• 可保存3000組測試資料，掉電后不丟失.
• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
• 小巧輕便≤22Kg，非常利于現場測試.
四．測試儀主要測試功能：（見表1）（SHHZCT-1000《互感器綜合測試儀》設計精巧，結構簡單）
CT（保護類計量類） | PT |
• 伏安特性（勵磁特性）曲線 | • 伏安特性（勵磁特性）曲線 |
• 自動給出拐點值 | • 自動給出拐點值 |
• 自動給出5%和10%的誤差曲線 | • 變比測量 |
• 變比測量 | • 極性判斷 |
• 比差測量 | • 比差測量 |
• 相位（角差）測量 | • 相位（角差）測量 |
• 極性判斷 | • 交流耐壓測試 |
• 一次通流測試 | • 二次負荷測試 |
• 交流耐壓測試 | • 二次繞組測試 |
• 二次負荷測試 | |
•二次繞組測試 | |
•綜合測試，一次測試同時完成勵磁、變比極性 |
表1
五. 測試儀主要技術參數： （見表2）（SHHZCT-1000《互感器綜合測試儀》設計精巧，結構簡單）
項 目 | 參 數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～2500V 5KVA 很大設置值20A | |
大電流輸出 | 0～600A | |
勵磁精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
二次繞組 電阻測量 | 范圍 | 0.1～300Ω |
精度 | ≤1.0%（0.4%*讀數+0.6%*量程） | |
二次實際 負荷測量 | 范圍 | 5～500VA |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA | |
相位測量 （角差） | 精度 | 4min |
分辨率 | 0.1min | |
CT 變比測量 | 范圍 | ≤25000A/5A（5000A/1A） |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
PT 變比測量 | 范圍 | ≤500KV |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
工作環境 | 溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m | |
尺寸、重量 | 尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg | |
表2
5.1．工作條件要求
輸入電壓 220Vac±10%、額定頻率 50Hz；
測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證可靠；
參數對應的環境溫度是23℃±5℃；
保證值在出廠校驗后一年內有效。
六. 產品硬件結構（SHHZCT-1000《互感器綜合測試儀》設計精巧，結構簡單）
1．面板結構: （圖1）
2．面板注釋：
1 —— 設備接地端子
2 ——U盤轉存口
3 ——打印機
4 ——液晶顯示器
5 ——控制器
6 ——過流保護（功率）開關
7 ——P1、P2：CT變比/極性試驗時，大電流輸出端口
8 ——S1、S2：CT變比/極性試驗時，二次側接入端口
9 ——K1、K2：CT/PT勵磁（伏安）特性試驗時，電壓輸出端口
CT電壓法測試二次接入端口
PT變比/極性時，一次側接入端口
10 ——a、x ：PT變比/極性時，二次側接入端口
11 ——CT電壓法測試一次接入端口
12 ——直阻測試端口
13 ——主機電源開關
14 ——主機電源插座
第1章 裝置特點與參數
SHHZFA-V互感器綜合測試儀 是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、很好的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于很高水平，是電力行業用于互感器的專業測試儀器。
1.1 主要技術特點
功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。
現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
可精確測量變比差與角差，比差很大允許誤差±0.05%，角差很大允許誤差±2min，能夠進行0.2S級電流互感器的測量，變比測量范圍為1~40000。
基于很好的變頻法測試CT/PT伏安特性曲線和10%誤差曲線,輸出很大僅180V的交流電壓和12Arms(36A峰值)的交流電流，卻能應對拐點高達60KV的CT測試。
自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
全中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數；動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖。
5.7寸圖形透反式LCD，陽光下清晰可視。
采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。
面板自帶打印機，可自動打印生成的試驗報告。
測試結果可用U盤導出，程序可用U盤升級，方便快捷。
裝置可存儲1000組測試數據，掉電不丟失。
配有后臺分析軟件，方便測試報告的保存、轉換、分析，可以用于試驗數據的對比、判斷與評估。
易于攜帶，裝置重量<9Kg。

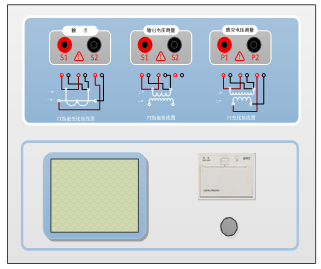

1.2 裝置面板說明
裝置面板結構如下圖接線端子從左向右：
·紅黑S1、S2端子：試驗電源輸出
·紅黑S1、S2端子：輸出電壓回測
·紅黑P1、P2端子：感應電壓測量端子
·液晶顯示屏：中文顯示界面
·微型打印機：打印測試數據、曲線
·旋轉鼠標：輸入數值和操作命令
1.3 主要技術參數
SHHZFA-V | ||
測試用途 | CT， PT | |
輸出 | 0~180Vrms，12Arms，36A（峰值） | |
電壓測量精度 | ±0.1% | |
CT變比 測量 | 范圍 | 1~40000 |
精度 | ±0.05% | |
PT變比 測量 | 范圍 | 1~40000 |
精度 | ±0.05% | |
相位測量 | 精度 | ±2min |
分辨率 | 0.5min | |
二次繞組電阻測量 | 范圍 | 0~300Ω |
精度 | 0.2%±2mΩ | |
交流負載測量 | 范圍 | 0~1000VA |
精度 | 0.2%±0.02VA | |
輸入電源電壓 | AC220V±10%，50Hz | |
工作環境 | 溫度：-10οC~50οC， 濕度：≤90% | |
尺寸、重量 | 尺寸365 mm×290 mm×153mm 重量<10kg | |
